Regolatore proporzionale a bassa pressione (0-8 bar)

Caratteristiche

• Dimensioni ridotte
• Alta precisione
• Alta sensibilità
• Ampio intervallo di pressione

Applicazione industriale

• Taglierina laser
• Tester di tenuta
• Controllo della tensione
• Macchina per lo stampaggio di bottiglie in PET
• Controllo della pressione multistadio

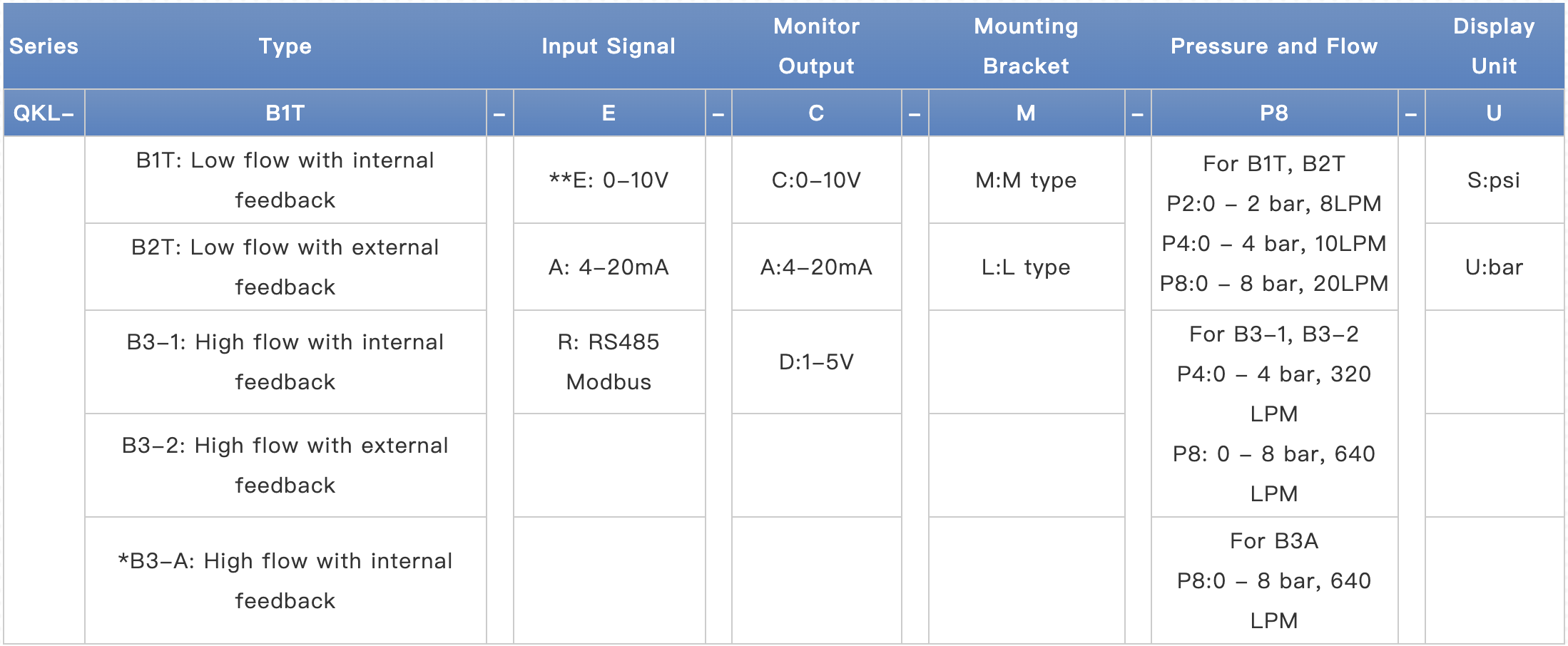

1. B3-A è un tipo economico, solo con 8 bar. Il B3-A non dispone di interfaccia modbus RS485 e non ha un'uscita di monitoraggio 1-5V.
2. Per il tipo di segnale di comando 0-10V, la corrente di pilotaggio minima è di 50 mA.

• Consultare il nostro ufficio tecnico per ottenere un intervallo di pressione personalizzato.

Lo schema di cablaggio mostra la vista dall'alto.

• Attenzione: Non ruotare la presa di collegamento quando è collegata, per evitare di danneggiare il sensore interno.

Precauzioni per il prodotto
Installazione
La valvola può essere montata in qualsiasi posizione. Per il controllo di pressioni molto basse, funziona meglio se montata in posizione verticale.
Assicurare un volume minimo di chiusura di 40 c.c. per consentire il corretto funzionamento.

• Preparazione prima della tubazione

Prima di collegare le tubazioni, queste devono essere accuratamente soffiate con aria (lavaggio) o lavate per rimuovere trucioli, olio da taglio e altri detriti dall'interno del tubo.
Avvolgimento del nastro sigillante
Quando si avvitano tubi e raccordi, ecc. assicurarsi che i trucioli delle filettature dei tubi e del materiale sigillante non entrino nelle tubazioni. Quando si usa il nastro sigillante, lasciare 1,5-2 creste di filettatura esposte all'estremità delle filettature.

Ambiente operativo

1. Non utilizzare in luoghi in cui vi sia un'atmosfera di gas corrosivi, sostanze chimiche, acqua di mare o dove vi sia contatto con gli stessi.
2. Nei luoghi in cui il corpo è esposto ad acqua, vapore, polvere, ecc. è possibile che umidità o polvere penetrino nel corpo attraverso l'attacco EXH, l'attacco EXH dell'elettrovalvola e/o l'attacco EXH del regolatore incorporato, causando problemi.
3. In luoghi esposti alla luce solare diretta, prevedere una copertura protettiva, ecc.
4. In prossimità di fonti di calore, bloccare il calore irradiato.
5. Adottare misure di protezione adeguate in caso di contatto con gocce d'acqua, olio, schizzi di saldatura, ecc.

Alimentazione dell'aria

1. Come fluido si può utilizzare aria compressa, azoto, ossigeno o argon.
2. Non utilizzare aria compressa contenente sostanze chimiche, oli sintetici contenenti solventi organici, sale o gas corrosivi, ecc. per non causare danni o malfunzionamenti.
3. L'utilizzo dell'ossigeno come fluido può comportare rischi gravi e imprevisti. Tuttavia, è possibile gestire e controllare il rischio di pericoli e perdite economiche. Per utilizzare il prodotto in modo sicuro, deve essere maneggiato solo da personale con conoscenze adeguate, con il supporto di uno specialista adeguatamente qualificato.
4. Il gas di ossigeno aumenta la suscettibilità delle sostanze alla combustione; il gas di ossigeno può essere acceso dal calore di attrito e dall'elettricità statica. Se l'ossigeno si accende, il metallo e i materiali di tenuta bruciano. Pertanto, lavare accuratamente le tubazioni e montare un filtro adeguato per evitare che sostanze estranee come polvere di metallo e polvere entrino nel prodotto.
5. Adottare misure di sicurezza installando dispositivi di sicurezza (ad esempio un circuito che interrompa l'erogazione di gas ossigeno) per prevenire incendi ed esplosioni in caso di guasto, tenendo conto delle norme di sicurezza antifiamma.
6. Poiché sul prodotto sono presenti alcune porte di scarico, collegare le tubazioni per scaricare l'ossigeno. Non bloccare la porta di scarico.

Garanzia
KaoLu Ent. Co. Ltd. sono garantiti solo all'acquirente originale contro difetti di materiale o di fabbricazione per 6 mesi dalla data di produzione. La responsabilità di KaoLu ai sensi della presente garanzia è limitata alla riparazione o alla sostituzione dell'unità difettosa a discrezione di KaoLu. KaoLu non è responsabile di questa garanzia in caso di installazione o filtraggio improprio.
