Vakum ölçer kalibrasyon cihazında dijital iğne valfi

Dijital iğne valfi, statik karşılaştırma yöntemi kalibrasyon teknolojisine dayalı vakum göstergesinin yerinde kalibrasyonunu gerçekleştirmek için taşınabilir vakum ölçer kalibrasyon cihazına entegre edilmiştir. Bu makale, çift kanallı yüksek hassasiyetli bir teknik çözümle birlikte minyatür bir dijital iğne valfi ve yukarı ve aşağı akış iki yönlü gaz akış kontrol yöntemini kullanan bir teknik çözüme odaklanmaktadır. Vakum PID kontrolörü ile birlikte dijital iğne valfi, doğru vakum kontrolü sağlama öncülünde alan kalibrasyonu ve taşınabilirlik sorunlarını çözmek için kullanılır.

1.Soru

Vakum sensörleri veya vakum göstergeleri birçok alanda yaygın olarak kullanıldığından ve düzenli kalibrasyon gerektirdiğinden, vakum ölçer kalibrasyon cihazı vakum standartları, vakum pompaları, vakum valfleri ve bağlantı borularından oluşan eksiksiz bir ölçüm sistemidir. Hacmi genellikle büyüktür, taşınması zordur ve çoğunlukla laboratuvarda sabitlenir. Mevcut vakum ölçer kalibrasyon yöntemlerinin çoğu, yerinde inceleme için vakum ölçeri çıkarmaktır. Saha kalibrasyonunun ihtiyaçlarını karşılamak için aşağıdaki sorunların ele alınması gerekir:

(1) Vakum ölçer kalibrasyon cihazının taşınmasını kolaylaştırmak için ilgili bileşenlerin boyutunu azaltın.

(2) Gaz akış ayarının doğruluğunu artırmak için sayısal kontrol ve dijital iğne valfi kullanılır.

(3) Vakum derecesi kontrol yöntemini geliştirin ve vakum derecesi kontrolünün doğruluğunu ve stabilitesini artırın.

Vakum ölçerin yerinde kalibrasyonunu ve kalibrasyon cihazının taşınabilirliğini elde etmek için, statik karşılaştırma yöntemi kalibrasyon teknolojisine dayanan bu kağıt, yüksek hassasiyetli vakum PID kontrolörü ile birlikte minyatür bir dijital iğne valfi ve yukarı ve aşağı akış iki yönlü gaz akış kontrol yöntemine odaklanmaktadır.teknik çözüm. Vakum derecesini doğru bir şekilde kontrol etme öncülünde alan kalibrasyonu ve taşınabilirlik sorunlarını çözebilir Vakum derecesi dalgalanması ± 1% içinde kontrol edilebilir.

2.Taşınabilir vakum ölçer kalibrasyon cihazının teknik çözümü

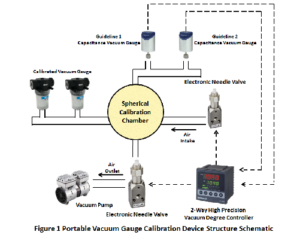

Portatif vakum ölçer kalibrasyon cihazının genel yapısı Şekil 1'de gösterilmektedir. Bu, kalibrasyon cihazının 0.1 ila 760 torç vakum aralığında tipik bir yapısal diyagramıdır. Planın detayları aşağıdaki gibidir:

(1) Kalibre edilmiş vakum göstergesini referans standart vakum ölçer ile karşılaştırmak için karşılaştırmalı statik analiz yöntemi kullanılır. Referans standart vakum ölçer, tüm vakum kalibrasyon aralığını kapsamak için iki kapasitif film vakum ölçer kullanır Referans standart vakum ölçer ayrıca bir vakum kontrol sensörü olarak da işlev görür.

(2) Vakum derecesi kontrolörü çift kanallı yüksek hassasiyetli vakum derecesi kontrolörü kullanır. Kontrolörün A/D'si 24 bit ve D/A, kapasitör filmi vakum ölçerin yüksek hassasiyetli sinyal çıkışına karşılık gelebilen ve vakum kontrol hassasiyeti gereksinimlerini karşılayabilen 16 bittir. Kontrolörün iki kanalı, iki vakum ölçerin giriş sinyallerine ve çift yönlü dijital iğne valfinin emme ve egzoz akışının hassas ayarına karşılık gelir. Vakum derecesi kontrol sürecinde, programlanabilir otomatik kontrol elde etmek için çift yönlü sensör sinyalleri gerektiği gibi otomatik olarak değiştirilebilir. Denetleyicinin PID otomatik ayar fonksiyonu ve standart MODBUS iletişim protokolü vardır.

(3) Emme ve egzoz akışlarını ayarlamak için iki dijital iğne valfi kullanılır ve kontrolör iki iğne valfini ayarlamak için iki yönlü bir yöntem kullanır. Emme iğnesi valfi esas olarak kaba vakum aralığında ayarlanır ve emme iğnesi valfi esas olarak yüksek vakum aralığında ayarlanır. Vakum derecesi tüm aralıkta sabit olduğunda, vakum derecesi dalgalanması ± 1% içinde kontrol edilebilir. Dijital iğne valfleri hakkında daha fazla bilgi için lütfen şu adresi ziyaret edin:
